數控漲型機

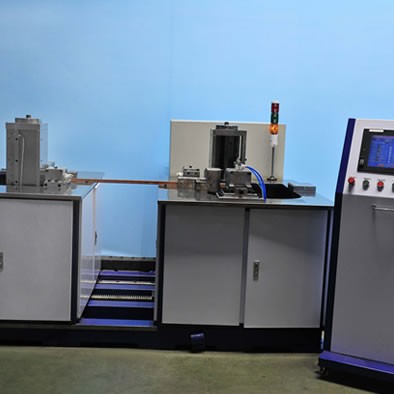

SKXB-20 型數控線棒成型機

型號:SKXB-20
線圈兩端成型總長度: ≥2000mm
線圈直線長度: 500~2000mm
直線與端部轉角范圍: ≤75°


該設備適用于電機轉子線棒的成型,采用數字控制,全自動成形。操作時,只須將截好的線棒放入機器夾具中,機器就會根據預先設定的程序,自動完成從定位,夾緊,折彎,壓弧等一系列動作。整個線棒成形過程僅在數秒鐘內既可完成。本機可存儲約25個不同的加工程序,以便滿足不同尺寸線棒的加工要求。當需加工不同規格的線棒時,只須更換機器上相應的模具、調整機座到相應的距離并調出相應程序既可。

本機可按用戶要求作成單頭的機型。

主要技術參數

線圈兩端成型總長度                ≥2000mm

線圈直線長度                    500~2000mm

直線與端部轉角范圍                ≤75°

線圈端部弧半徑值范圍              200~450mm

線圈銅排截面尺寸(寬X高)           3~10mm×10~40mm

壓縮空氣                     0.5Mpa
