數控漲型機

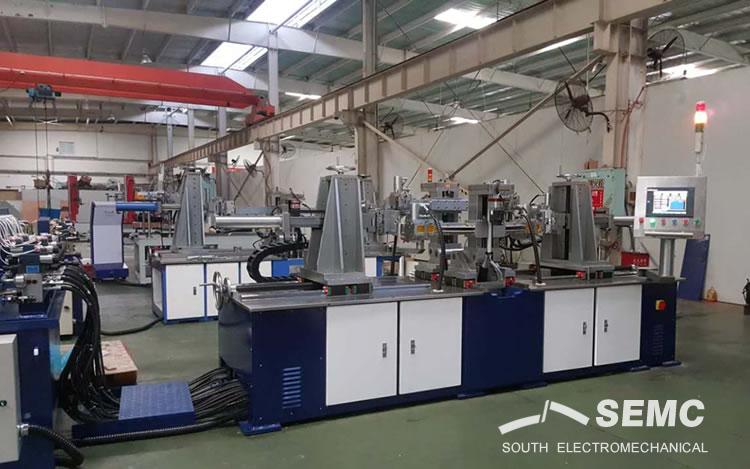

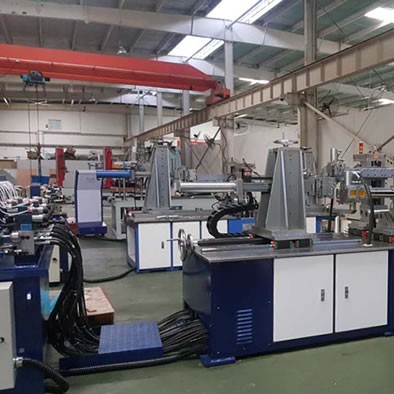

SKZX-150 型數控漲型機

型號: SKZX-150 兩臂
漲型前的線圈梭心距范圍: 400~2200mm
線圈總寬范圍: 0~800mm
設備最大重量: 4000kg


整體式兩臂數控漲型機可廣泛引用于各類直線邊長小于1500mm的中小型高壓電機、牽引電機、風電電機等的定子硬繞組線圈的成型工序。

一、本機特點

采用數字控制和機、電、液壓聯動技術, 自動連續完成線圈從梭型到成品的漲形加工過程。

用固定轉軸方式,漲型臂繞轉固定軸旋轉,使得線圈直線邊在成型過程中始終繞電機軸心旋轉,可有效的保證線圈的尺寸。

有獨特的梭形整形和對中功能,獲得良好的直線邊狀態和端部對稱度。

本機采用最新型的拼接式(膠木板)下頂弧裝置,各種線圈漲形時不需要另外再做頂弧弧塊。只需根據線圈弧型R大小,將膠木弧板任意組合。

二、主要技術參數                       SKZX-150 / SKZX-80

漲型前的線圈梭心距范圍                400~2200 /180~1200mm

線圈直線邊長度范圍                    190~1500 / 150~800mm

線圈總寬范圍:                           0~800 / 0~500mm

線圈上、下層邊與中心線夾角最大值              65°/ 65°

線圈上層邊圓弧半徑范圍                 155~3000 / 115~500mm

線圈下層邊圓弧半徑范圍                 150~2800 / 105~400 mm

線圈直線部分夾鉗截面              4*6~25*60mm / 4*6-20*30mm
